炎がゆらゆらと揺れるのを見ると 心が癒されます。暖炉や囲炉裏を自宅に設置できればいいのですが、 サラリーマンにとって現代日本の住宅事情では中々そうもいきません。また、薪を燃やすと煙や匂いが出るため、都会では近所の迷惑になります。
バーベキューをしても 炭火では≪癒し≫が少なく 何か物足りません。
煙や匂いが出ない安全な薪ストーブは無いものかと探したところ、≪ロケットストーブ≫に出会いました。
薪が燃焼して出たガスが ２次燃焼で完全燃焼されることにより 煙や匂いも燃え尽きてしまうようです。煙や匂いも粒子ですからネ。
皆さん色々な工夫をしながらストーブを自作されている。これは私も1台作ってみよう！ と思い、作っちゃいました。
せっかく作るのだから≪暖房器具≫を目指そうと．．．
現在のロケットストーブ （日々改良中） Ver.1.2
2012年11月現在の形です。
燃焼の動画
よく聴いていただくと「ゴォーゴォー」と炎が引き込まれている音がします。これは、垂直の煙突？の中が 高温になり 2次燃焼して上昇気流が発生している為です。
バーべキューコンロや飯盒炊爨のかまどのように 息を吹きかけたり団扇で仰いだりすることは一切ありません
燃焼が安定すると 煙や匂いは殆ど無くなります。
▲先頭へ

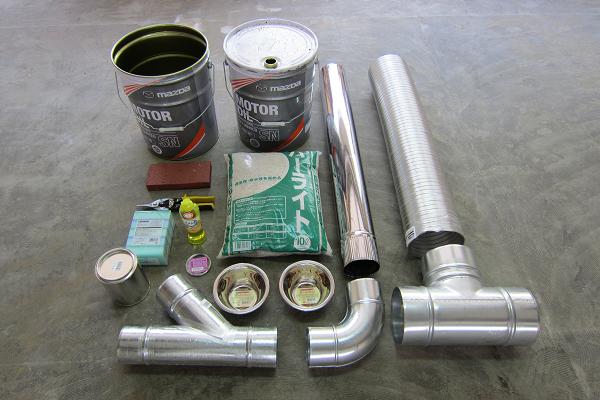

制作材料
材料リスト
ペール缶
2個
\0-
ステンレス煙突 φ108
1本
\898-
ステンレス煙突エルボー φ108
1個
\638-
Y管 φ100
1個
\1,280-
エルボー管 φ100
1個
\498-
アルミダクト φ150
1本
\980-
T管 φ150
1個
\1,280-
金属バンド
1個
\480-
ステンレスボール 15cm
2個
\398-
空き缶
1個
\198-
パーライト
10L
\498-

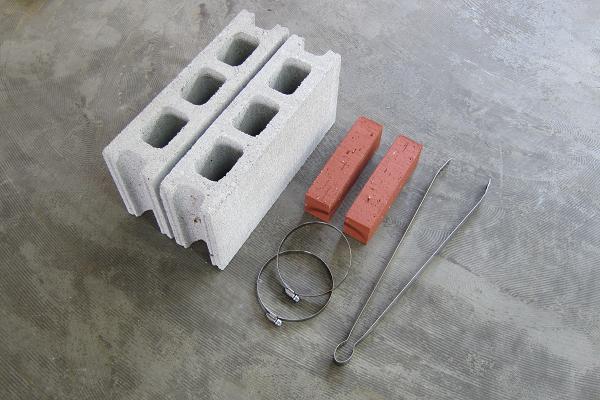

レンガ
2個
\196-
コンクリートブロック
2個
（庭から）
耐熱アルミテープ
1個
\980-
合計
\8,324-
ペール缶は自動車整備工場で譲って戴きました。ガソリンスタンドでも譲って戴けると思います。 それ以外は 近所のホームセンターで購入しました。 パーライトは園芸コーナーにあります。（パーミキュライトでもok）
工具類リスト
・金切りハサミ
・ペンチ、プライヤー
・油性マジック
・千枚通し
・メジャー
・軍手
・台所洗剤
・台所スポンジ
・割り箸
・設計図
▲先頭へ
原理
ロケットストーブには、高温に保たれる煙突 《ヒートライザー》があります。
煙突内の排気は 自然と上昇しますが、ロケットストーブの煙突は断熱材などで保温されているため排気が高温になり さらに上昇の勢いが増します。これがロケットストーブ特有の強い引き込みになります。
さらに、ロケットストーブは １次燃焼の排気が高温になると 《２次燃焼》がおこり 完全燃焼となり 煙や臭いが消えます。 （完全燃焼で煙や臭いの粒子も燃えて二酸化炭素になります）
１次燃焼の状態によって煙が出ることがあります。１次燃焼が激しくなっている時に 薪の投入が多く 空気の通り道が小さくなった場合 ヒートライザーへの酸素の供給が不足するため不完全燃焼となり 煙が出るようです。
着火直後は煙が発生しやすいのですが これはヒートライザーが十分な温度になっておらず ２次燃焼が起こっていない為だと思われます。 （数分で解消されます）
作り方をYouTubeにアップしています
▲先頭へ
燃焼部

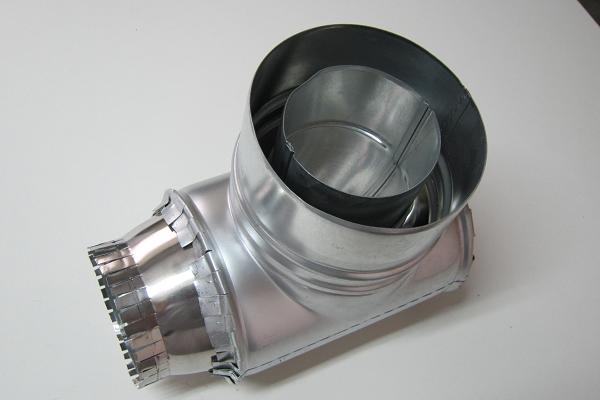

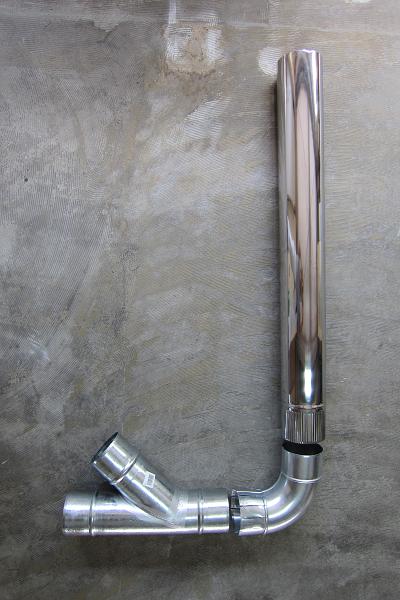

燃焼部の構造です。

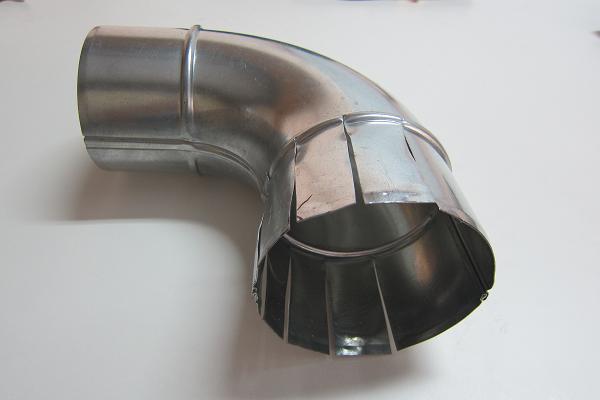

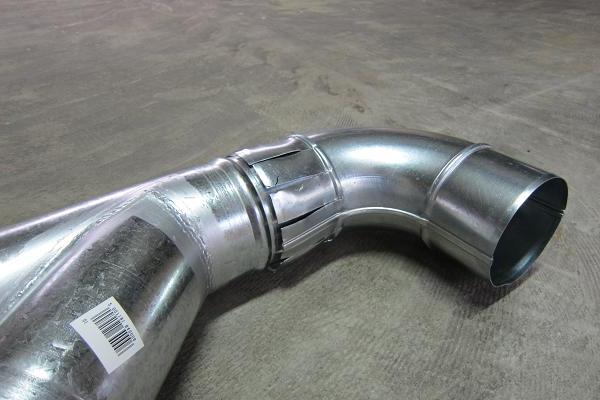

管が同じ径なので 接合の為に切れ込みを入れてはめ込みます。
▲先頭へ
断熱構造

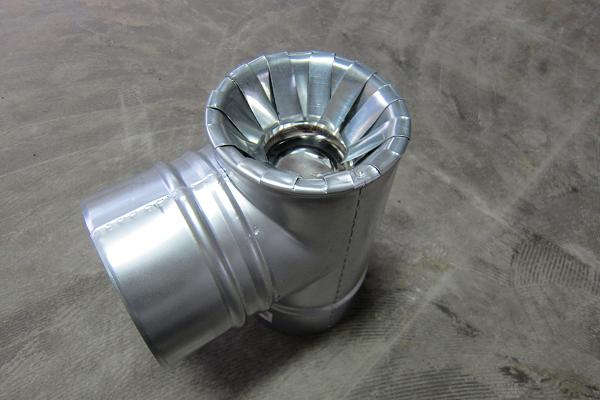

写真では解りにくいのですが 片側の穴をステンレスボールでふさぎました。

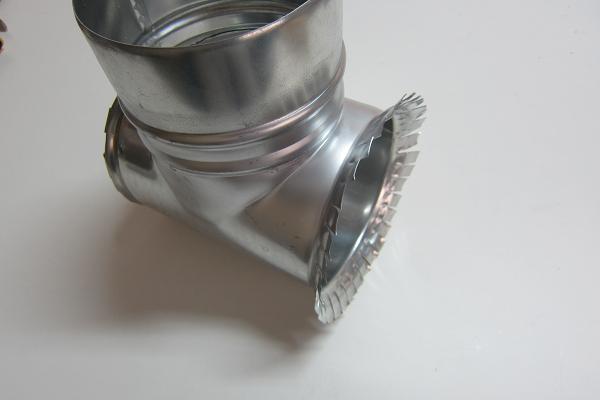

こちら側の穴は 燃焼室の管が通ります。

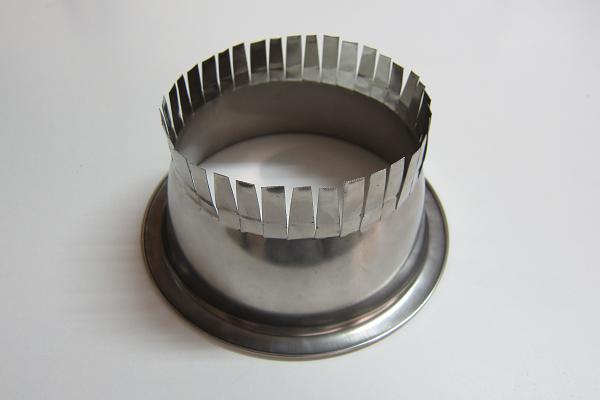

ステンレスボールの底を加工。この穴に燃焼室の管を通します。
▲先頭へ
燃焼部２重構造

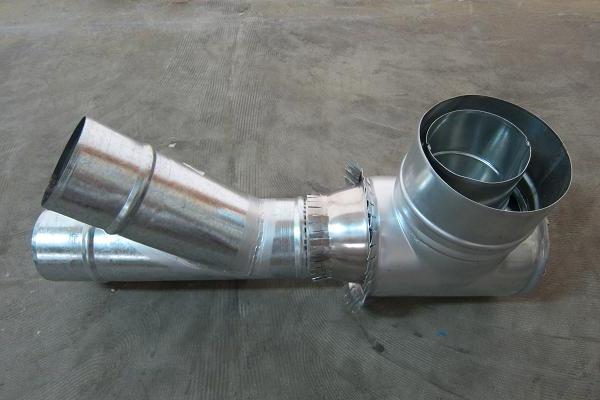

先ほどのステンレスボールなどを組み立てるとこのようになります。
９０度に曲がった燃焼室の管が中にあります。 この2重構造で 燃焼室（特に２次燃焼室）の周りを断熱材で覆うことが出来ます。
▲先頭へ
ペール缶加工
台所洗剤で中の油を洗い流します。油汚れには台所洗剤がベストです。手にも優しい。
すぐに乾燥させると錆びることはありません。

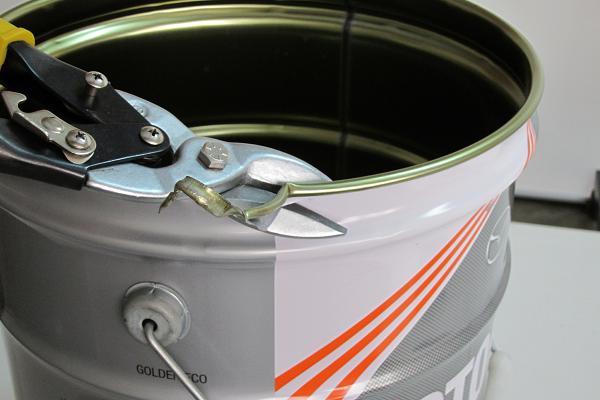

金切りハサミで切るときは 手を怪我しないように 必ず軍手をはめましょう。

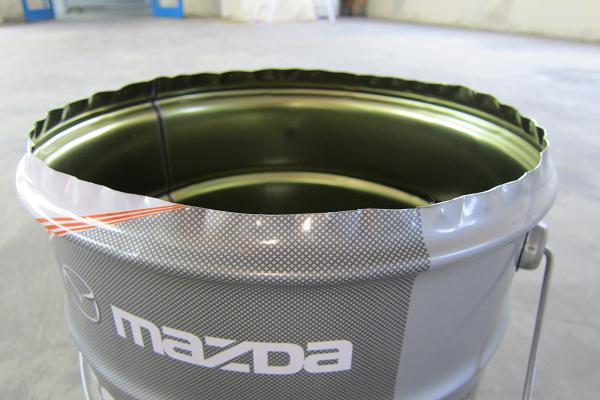

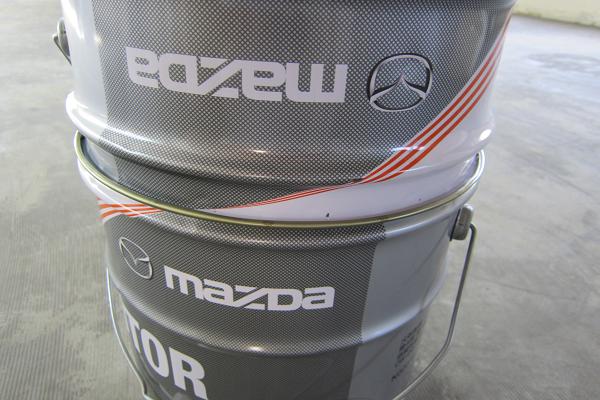

ペール缶の口を合わせるために 片側の耳を落とし、さらにペンチで波型にしました。
バッチリ！

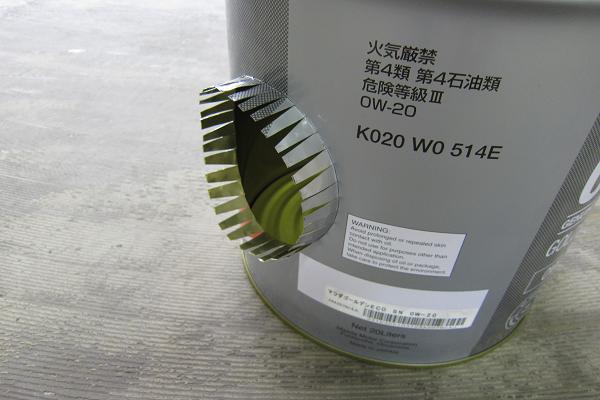

燃焼部や排気口の穴を開けます。
▲先頭へ
組立て

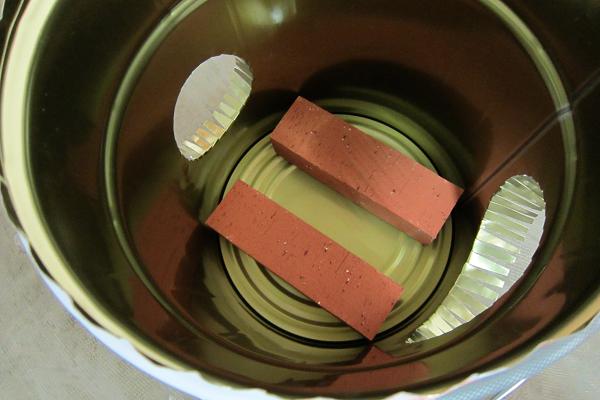

床への遮熱と安定の為にレンガを入れました。

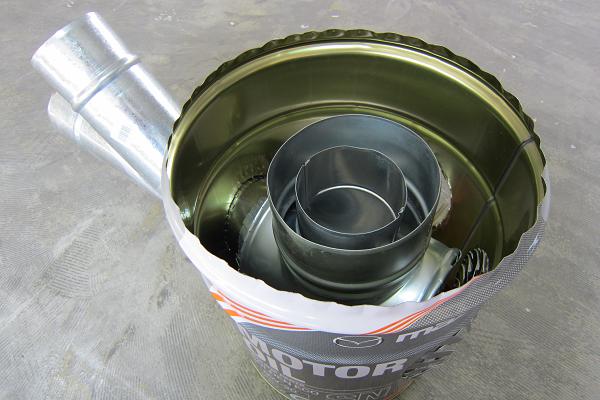

ペール缶の中に管を入れて組立てていきます。
金属の切り口に注意をしないと怪我をします。

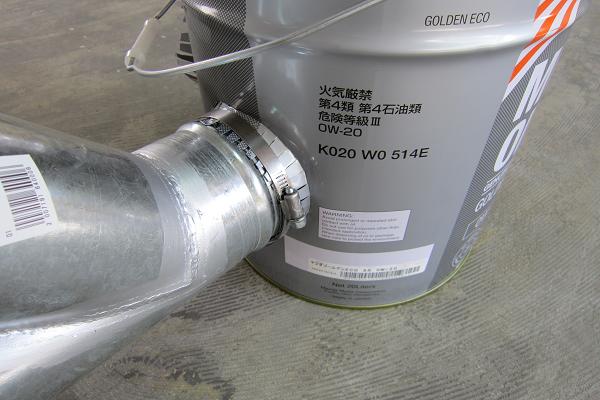

スチールバンドで管とペール缶を固定。
このバンド１本で全体が安定します。

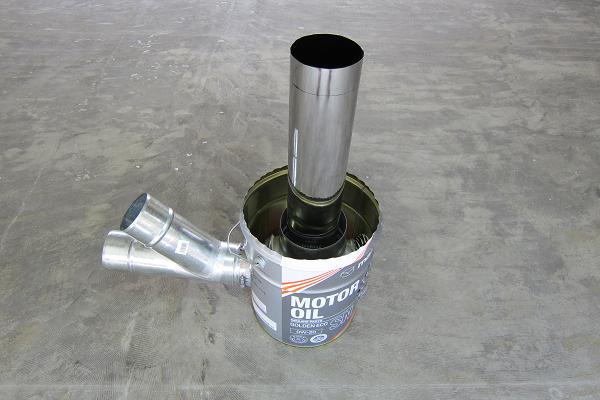

煙突（２次燃焼室）を取り付け。
▲先頭へ
断熱材
底の部分（１次燃焼室）の外側に断熱材を入れる。奥まで入るように割り箸でつつきながら入れます。

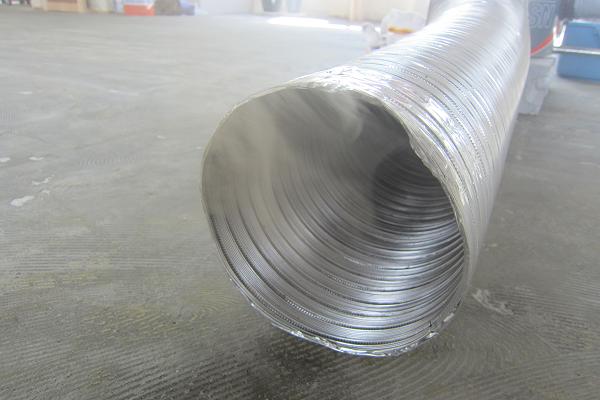

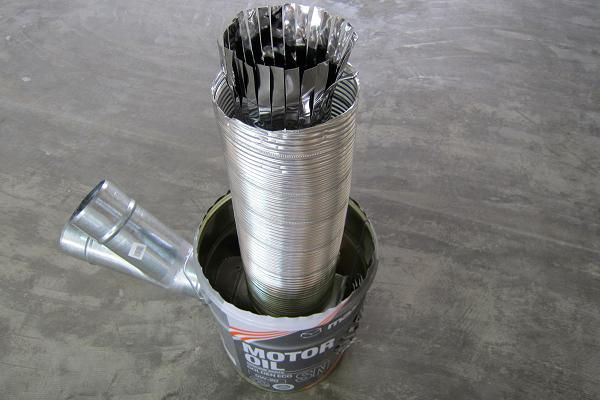

2次燃焼室（垂直部）を断熱材で囲むために φ150アルミダクトを取り付け。

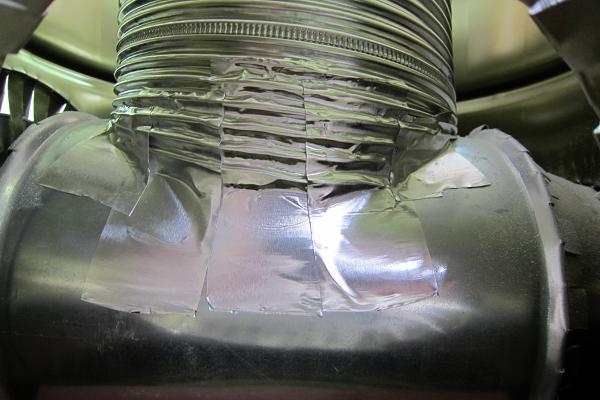

断熱材（パーライト）が漏れ出さないように耐熱テープを貼りました。

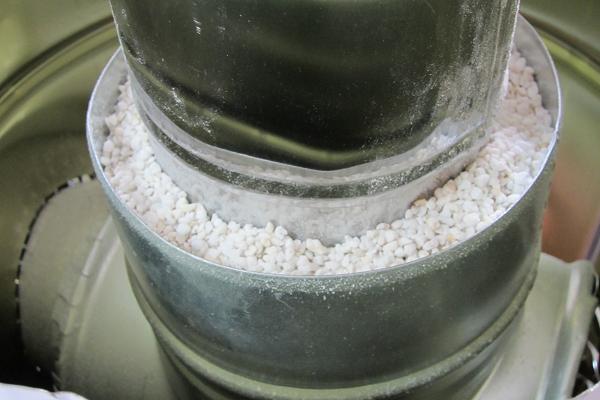

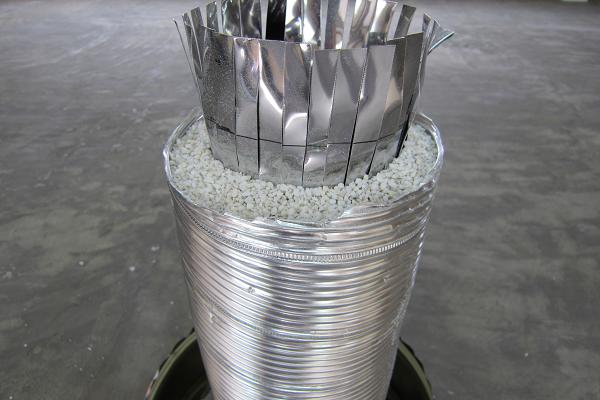

上部まで断熱材を充填

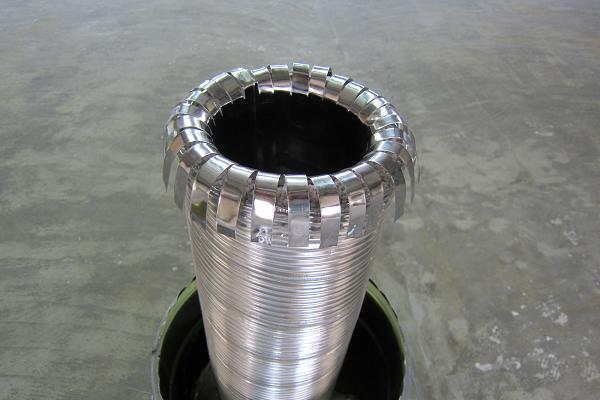

先端は 上蓋との隙間（約5cm）を確保するために曲げました。
▲先頭へ

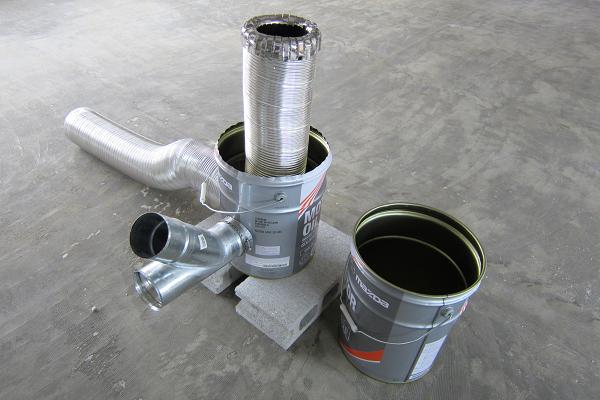

Ver1.0 完成！？
▲先頭へ
燃焼実験

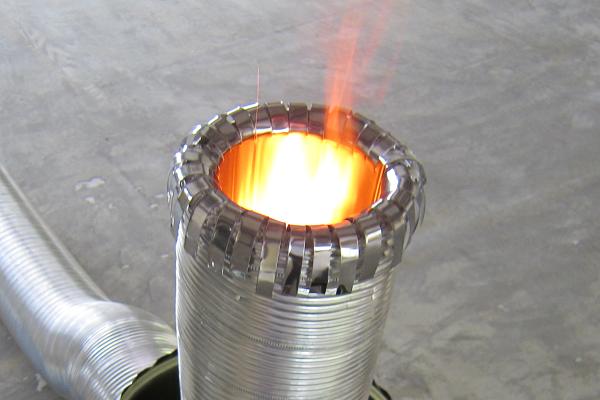

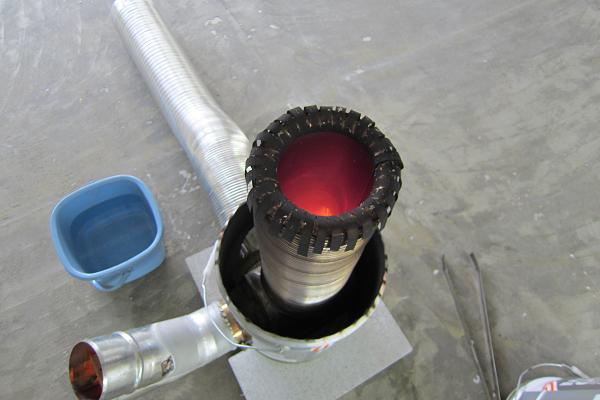

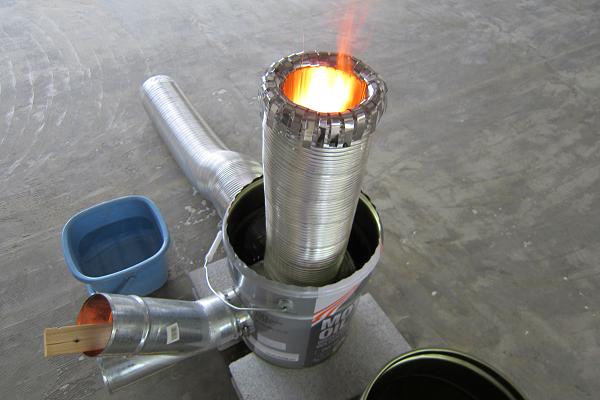

よく燃えます！！

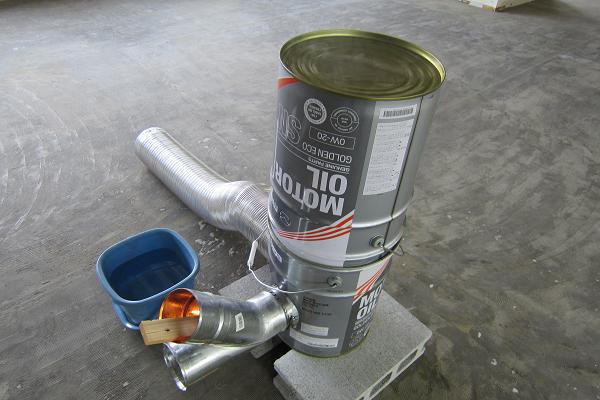

上蓋をかぶせました。
暫くすると、引きが弱くなり 排気管から煙が出始める。
炊き方を色々試すが 完全燃焼が安定しない。
上蓋を外すと 中はススだらけ。
排気効率の問題と判断。 改良を加えることにしよう！
▲先頭へ

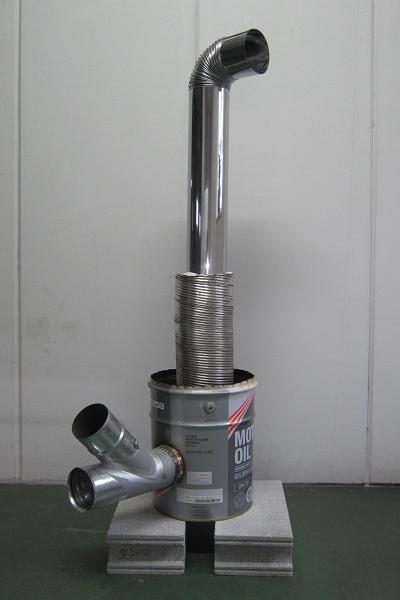

Ver.1.2
これが現行モデル！ (１つ前のVer.1.1は省略)
2次燃焼室として 1mのステンレス配管をそのまま垂直に取り付けました。
炎や火の粉がまっすぐ上昇する事を防ぐために90度先端を曲げています。
快適に燃焼するようになりました。
でも、まだまだ 改良を加えます。 たぶん．．．
